Что такое механическая муфта для труб ПНД? Типы, выбор и установка

Что такое механическая муфта для труб ПНД?

Бригада технического обслуживания прибывает к заглубленному водопроводу из ПЭВП, который протекает во влажной траншее. Здесь нет аппарата для электросварки, нет генератора и недостаточно места для перемещения тяжелой установки для стыковой сварки. В течение часа бригада вырезает поврежденный участок, надевает механическую муфту, затягивает болты и испытывает соединение под давлением. Это основная задача механической муфты для труб ПНД.

Краткий ответ таков: механическая муфта для труб из ПЭВП представляет собой неплавкое соединительное устройство, которое соединяет два конца трубы путем зажима снаружи трубы. В нем используется эластомерное уплотнение, жесткий корпус и механический стягивающий элемент, такой как болтовое кольцо, резьбовая гайка или компрессионный сегмент. Поверхность трубы ПНД не расплавляется, и для сварки не требуется электроэнергия.

Механическая муфта не создает монолитную стенку трубы. Вместо этого он создает герметичное механическое соединение, которое передает давление через уплотнение и осевую силу посредством трения, резьбы или положительного фиксирующего профиля. Это различие имеет значение для номинального давления, подземной установки и долгосрочного обслуживания.

Это делает механические муфты полезными для ремонтных работ, временных обходов, переходных соединений и ситуаций, когда сварка плавлением нецелесообразна. Они не всегда являются самым дешевым решением для нового длинного трубопровода, но они решают другой набор проблем.

В приведенных ниже параграфах описаны основные типы муфт, соображения по давлению, процедура установки, распространенные ошибки и практические критерии выбора, основанные на том, что мы видим на нашем собственном заводе по производству труб и фитингов из полиэтилена высокой плотности.

Как работает механическая муфта на трубе из полиэтилена высокой плотности

Любая механическая муфта работает по одному и тому же основному принципу: радиальное сжатие создает уплотнение, а корпус муфты удерживает два конца трубы на одной линии. Когда установщик затягивает гайку или комплект болтов, муфта прижимает одну или несколько эластомерных прокладок к внешней стенке трубы из ПЭВП. Поскольку ПЭВП является термопластом, поверхность трубы слегка деформируется при сжатии, что помогает прокладке заполнить любые неровности поверхности.

Прочность соединения зависит от трех факторов: величины радиального сжатия уплотнения, способности корпуса противостоять расширению под давлением и величины осевого ограничения между двумя концами трубы.

Критическое различие – сдержанное и несдержанное. Механическая муфта с фиксатором спроектирована таким образом, чтобы противостоять силам выдергивания, вызванным внутренним давлением, тепловым сжатием или движением грунта. Нефиксированная муфта может выдержать давление при коротком испытании, но может соскользнуть, если осевые силы высоки. Для заглубленных труб всегда проверяйте, имеет ли муфта механизм принудительного захвата или требуются упорные блоки.

Поскольку труба из ПЭВП расширяется и сжимается при изменении температуры, конструкция механической муфты должна допускать небольшое осевое перемещение или ограничивать окружающую установку. Это особенно важно для надземных труб, подвергающихся воздействию прямых солнечных лучей.

Основные типы механических муфт для труб ПНД

Механические муфты – это не одно семейство продуктов. Существует как минимум четыре распространенных конструкции труб из полиэтилена высокой плотности: муфты с нажимной муфтой, фланцевые соединения, резьбовые переходные фитинги и муфты с разъемной муфтой на болтах. Каждый из них имеет различную логику установки, допустимое давление и особенности технического обслуживания.

Выбирая тип, начните с того соединения, которое вам действительно нужно. Если вы соединяете два конца трубы из простого полиэтилена высокой плотности, наиболее простым решением является муфта с обжимной муфтой. Если вы подключаете насос к фланцу, используйте фланцевый переходник. Если вы подключаете металлический компонент с резьбой, используйте переходной фитинг с резьбой.

Механическая муфта и сварка плавлением: ключевые различия

Сварка плавлением создает прочное монолитное соединение за счет плавления молекул ПЭВП. Механическая муфта создает разъемное соединение путем прижатия эластомера к трубе. Обычно Fusion является лучшим выбором для новых подземных водопроводов и газопроводов. Механическое соединение обычно является более практичным выбором для ремонта, аварийных работ, переходов и установок, где термоядерное оборудование не может быть доставлено на площадку.

Для трубопроводов, где возможна сварка, она остается наиболее распространенным методом соединения, поскольку в нем не используется эластомер, который может стареть. Но у термоядерного синтеза есть реальные ограничения: ему нужна мощность, чистые или сухие поверхности, обученные операторы и достаточно места вокруг трубы. Механические муфты специально разработаны для ситуаций, когда такие условия отсутствуют.

Прежде чем выбирать полную программу сварки, стоит сравнить сами методы сварки. Наш Сравнение раструбной и стыковой сварки объясняет, где каждый процесс вписывается в реальный конвейерный проект.

Где механические муфты являются предпочтительным выбором

Механические соединения не являются заменой сварки плавлением. Они являются предпочтительным решением в определенных условиях: аварийный ремонт, временный байпас, переход смешанных материалов, установка в ограниченном пространстве и подключение к фланцевому оборудованию.

Механические муфты широко распространены в муниципальном водоснабжении, ирригационных сетях, шламовых линиях горнодобывающей промышленности, промышленных технологических трубопроводах и морском оборудовании. Строительные службы также используют механические соединения для дренажных и сифонных систем из полиэтилена высокой плотности, особенно там, где доступ для сварки плавлением ограничен.

Номинальные значения давления и технические ограничения

Правильно подобранные механические муфты могут выдерживать тот же класс номинального давления, что и сама труба ПНД. Практическим ограничением является не только уплотнение, но и устойчивость муфты к осевому вытягиванию и движению трубы в зависимости от температуры.

SDR трубы влияет на внешний диаметр для данного номинального размера, но, что более важно, он влияет на жесткость стенки и величину радиального сжатия, которую может выдержать труба. Муфта, разработанная для SDR 11, может также подходить для SDR 17, поскольку внешний диаметр такой же, но диапазон сжатия прокладки и поведение сцепления различны. Всегда проверяйте диапазон толщины стенок, указанный на этикетке муфты.

Номинальное давление само по себе не говорит о том, зафиксирована ли муфта. Механическая муфта без фиксации может выдерживать давление при статических испытаниях, но выходит из строя, когда труба сжимается из-за холодной погоды или когда движение грунта разрывает соединение. Для подземных трубопроводов используйте удерживающую муфту, внешнюю систему крепления или упорный блок.

Температура также меняет долгосрочное поведение HDPE. При более высоких рабочих температурах допустимое рабочее давление снижается. Если система будет работать при температуре выше 20°C, выберите более толстую стенку трубы и убедитесь, что материал прокладки в механической муфте рассчитан на температуру жидкости. Прокладки из EPDM обычно используются для воды, но несовместимы с углеводородами и некоторыми химическими веществами.

Резьбовые и компрессионные изделия для механических соединений

В нашей собственной производственной программе два наиболее важных семейства механических соединений — это резьбовые фитинги из ПЭВП и компрессионные фитинги из ПЭ/ПП. Они дополняют друг друга: резьбовые фитинги используются, когда точка соединения имеет резьбу BSP или NPT, а компрессионные фитинги используются, когда соединение требует простого раструбного соединения без нагрева.

Как производитель труб и фитингов, мы обрабатываем или формуем резьбу непосредственно в корпусе PE100. Это позволяет избежать попадания отдельной металлической вставки в смачиваемую часть, делает фитинг более легким и дает установщику чистую геометрию резьбы для уплотнения. Компрессионные фитинги серии ПЭ/ПП работают по аналогичному механическому принципу: вставка вставляется в конец трубы, колпачок затягивается, а уплотнительное кольцо или прокладка прижимается к стенке трубы.

Оба семейства продуктов решают реальные проблемы установки. Подрядчик, подключающий полиэтиленовую линию к насосу из нержавеющей стали, может использовать переходник с наружной резьбой со стороны ПЭВП и стандартный резьбовой фланец или соединение со стороны оборудования. Бригада технического обслуживания, ремонтирующая водопровод низкого давления без сварочного оборудования, может использовать компрессионные раструбные фитинги из ПЭ/ПП и завершить работу за считанные минуты.

Переходник с наружной резьбой из ПЭВП для коррозионностойких трубных соединений Этот адаптер соединяет трубы из полиэтилена высокой плотности с металлическим оборудованием с резьбой, обеспечивая химическую стойкость и герметичное уплотнение. Его легкая конструкция упрощает установку, что делает его идеальным для систем со смешанными материалами. Посмотреть продукт →

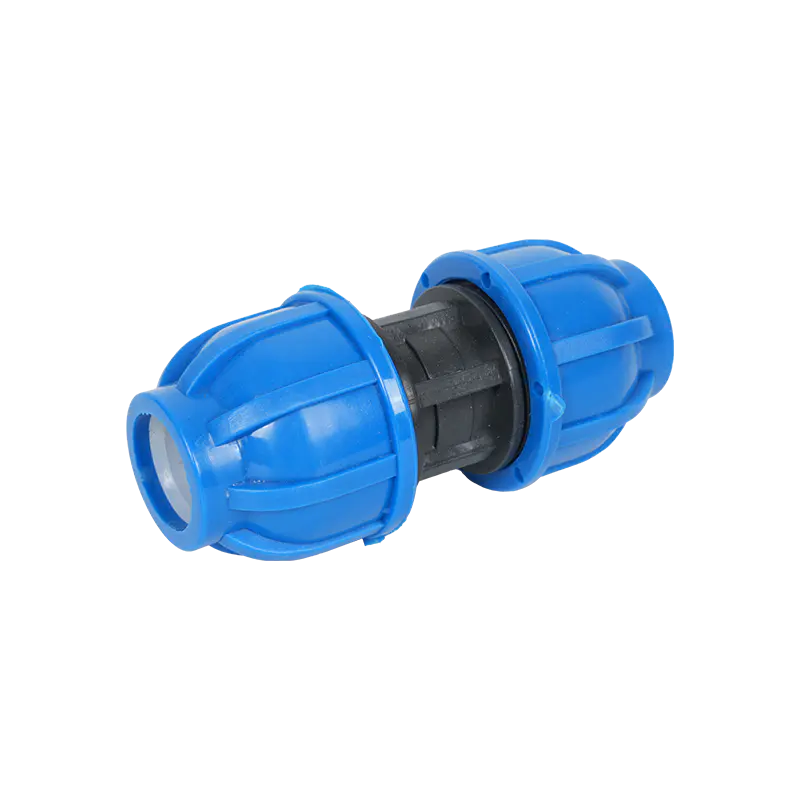

Компрессионная муфта из ПЭ/ПП для соединения труб без инструментов Эта муфта соединяет трубы одинакового диаметра без сварки или термосварки, используя механизм сжатия для надежной и герметичной посадки. Подходит для систем водоснабжения, газа и орошения, где важен быстрый ремонт. Посмотреть продукт →

Пошаговая процедура установки механических муфт

Самая быстрая установка механической муфты все равно не удастся, если подготовка трубы плохая. Поскольку механическое уплотнение зависит от сжатия внешней поверхности, конец трубы необходимо аккуратно разрезать, снять фаску, очистить и вставить на нужную глубину.

1. Перед выбором муфты подтвердите внешний диаметр трубы, толщину стенки и SDR. Не думайте, что номинального размера достаточно.
2. Отрежьте квадрат трубы ПНД с помощью трубореза, ручной пилы со стуслом или дискового резака. Избегайте резких спиральных надрезов, которые могут повредить прокладку.
3. Снимите фаску или зачистите внешний край конца трубы. Фаска под углом от 15 до 30 градусов помогает трубе войти в прокладку, не скатывая ее со своего места.
4. Очистите внешнюю поверхность трубы. Удалите грязь, жир, отслоившуюся полиэтиленовую крошку и поверхностную влагу с участка, который будет контактировать с прокладкой.
5. Проверьте маркировку глубины установки на корпусе муфты. Если отметки нет, поместите два конца трубы рядом и измерьте глубину перед сборкой.
6. Разберите муфту настолько, чтобы надеть корпус, компрессионные кольца и прокладки на трубу в правильном порядке.
7. Вставьте первый конец трубы на всю глубину, затем вставляйте второй конец трубы до тех пор, пока оба конца трубы не будут правильно расположены внутри втулки.
8. Равномерно затяните болты или гайки вручную, затем с помощью динамометрического ключа затяните их в перекрестном порядке. Никогда не затягивайте одну сторону полностью раньше другой.
9. Убедитесь, что труба остается в одном и том же положении и что зазор между концами трубы ровный. Односторонний зазор может снизить эффективность уплотнения.
10. Медленно испытайте соединение под давлением, следуя рабочему давлению системы. Следите за герметичностью муфты во время первоначального поддержания давления и снова после термостабилизации.

Если для муфты указан момент затяжки, следуйте ему. Чрезмерное затягивание может привести к разрушению стенки полиэтиленовой трубы или выдавливанию прокладки в неправильное положение. Недостаточная затяжка оставляет уплотнение неподготовленным к рабочему давлению. Динамометрический ключ — это небольшая инвестиция по сравнению со стоимостью раскопок заглубленного шва.

Распространенные ошибки и риски закупок

Большинство неисправностей механических муфт на трубах из ПЭВП вызваны не плохой конструкцией муфты. Они возникают из-за неправильного размера, плохой подготовки поверхности, неравномерной затяжки или использования муфты без фиксации на трубопроводе, который требует осевой фиксации. Этих проблем можно избежать, если установщик рассматривает механическое соединение как прецизионный узел, а не как зажим.

При покупке механических муфт у производителя запросите точный диапазон толщины стенок, характеристики крутящего момента, состав прокладки и сертификат испытания под давлением. Поставщик, который не может ответить на эти четыре вопроса, не предоставляет вам достаточно информации для безопасной установки.

Контрольный список выбора механической муфты для труб из полиэтилена высокой плотности

Краткий контрольный список помогает командам разработчиков сравнивать предложения, не полагаясь на названия брендов или расплывчатые описания. На одни и те же вопросы следует ответить для каждой механической муфты, прежде чем она будет одобрена для проекта.

• Внешний диаметр трубы и толщина стенки: Подберите муфту точно к размеру полиэтиленовой трубы, а не только к DN.
• Класс давления: Убедитесь, что номинальное давление муфты равно или превышает требуемое рабочее давление при фактической рабочей температуре.
• Сопротивление конечной нагрузке: Определите, зафиксирована ли муфта и необходима ли еще блокировка тяги.
• Совместимость прокладок: Убедитесь, что эластомер совместим с жидкостью, температурой и химическим воздействием.
• Место для сборки: Убедитесь, что бригада может дотянуться до болтов или гаек, и используйте динамометрический ключ вокруг установленной трубы.
• Проверка и тестирование: Убедитесь, что маркировка муфты, протоколы испытаний и документация по установке поставляются с каждой партией.
