Заглушка BF является важным компонентом трубопроводных систем из полиэтилена (ПЭ), предназначенным для обеспечения надежных фланцевых соединений между полиэтиленовыми трубами и разнородными материалами, такими как металлические клапаны, насосы или стальные трубопроводы. Этот фитинг представляет собой полиэтиленовый компонент цельнофланцевого узла. Один конец заглушки специально разработан для постоянного соединения с полиэтиленовой трубой с использованием техники стыковой сварки (BF), создавая однородный сварной шов, соответствующий прочности самой трубы. Другой конец имеет плоскую уплотнительную поверхность и шейку фланца, предназначенную для механического затягивания с помощью металлического опорного кольца и набора болтов. Такая конфигурация гарантирует, что транспортируемая среда контактирует только с внутренней стенкой полиэтиленового материала, эффективно изолируя жидкость от потенциальной коррозии или загрязнения, вызванного металлическими компонентами. Основным преимуществом заглушки для стыковой сварки является гибкость, которую она обеспечивает, позволяя проводить техническое обслуживание системы, замену оборудования или тестирование секционной сети без необратимого изменения целостности трубопровода. Это важнейший компонент водоочистных сооружений, насосных станций и промышленных проектов, требующий безопасной интеграции сетей PE в существующую металлическую инфраструктуру, гарантирующий долгосрочную герметизацию и эксплуатационную гибкость.
Технические характеристики
Технические характеристики

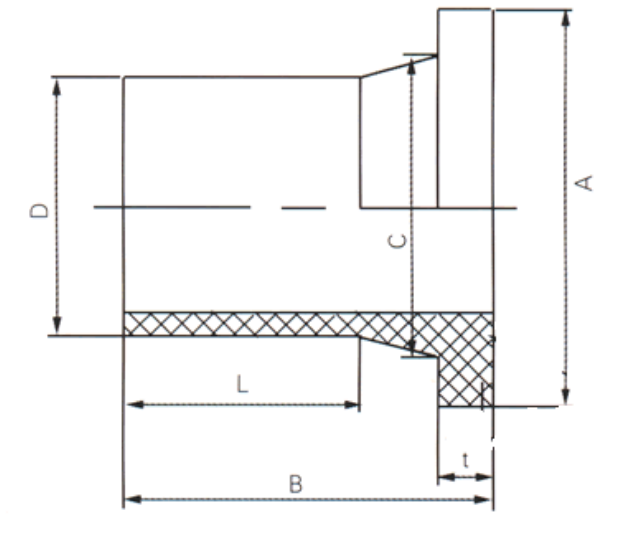

| D | DN | A | т | Б | л | |
| ФЛ50(СПЗ11) | 50.3 | 40.3 | 84.5 | 12 | 77 | 60 |
| ФЛ63(СПЗ11) | 63.3 | 51.3 | 100.5 | 14.6 | 85.6 | 67 |
| ФЛ75(СПЗ11) | 75.3 | 61.4 | 101.6 | 15 | 89.5 | 71 |
| ФЛ90(СПЗ11) | 90.3 | 73.8 | 124.5 | 15.3 | 92 | 71 |
| ФЛ110(СПЗ11) | 110.5 | 90.3 | 145.3 | 15.5 | 97 | 78 |
| ФЛ125(СПЗ11) | 125.5 | 102.3 | 158 | 17 | 102 | 82 |
| ФЛ160(СПЗ11) | 160.5 | 131.5 | 205 | 21.5 | 113.5 | 89 |
| ФЛ200(СПЗ11) | 200.5 | 163.6 | 259.5 | 23.3 | 119.5 | 93 |
| ФЛ225(СПЗ11) | 225.5 | 184 | 269 | 26.5 | 126 | 93.5 |
| ФЛ250(СПЗ11) | 250.5 | 204.5 | 31 | 26 | 127 | 96 |
| ФЛ280(СПЗ11) | 280.5 | 229 | 317 | 28.5 | 136.5 | 106 |
| ФЛ315(СПЗ11) | 315.5 | 257.7 | 370 | 30.3 | 152 | 116 |
| ФЛ315(СПЗ17) | 315.5 | 257.7 | 368 | 30.5 | 152.5 | 117 |
| ФЛ355(СПЗ11) | 356 | 290.2 | 411.5 | 34 | 164 | 124 |
| ФЛ400(СПЗ11) | 401 | 352 | 474 | 33 | 167 | 130 |
| ФЛ400(СПЗ17) | 401 | 327 | 474 | 33 | 169 | 131 |
| FL630(SDR17) | 631 | 515 | 698 | 43 | 188 | 145 |
